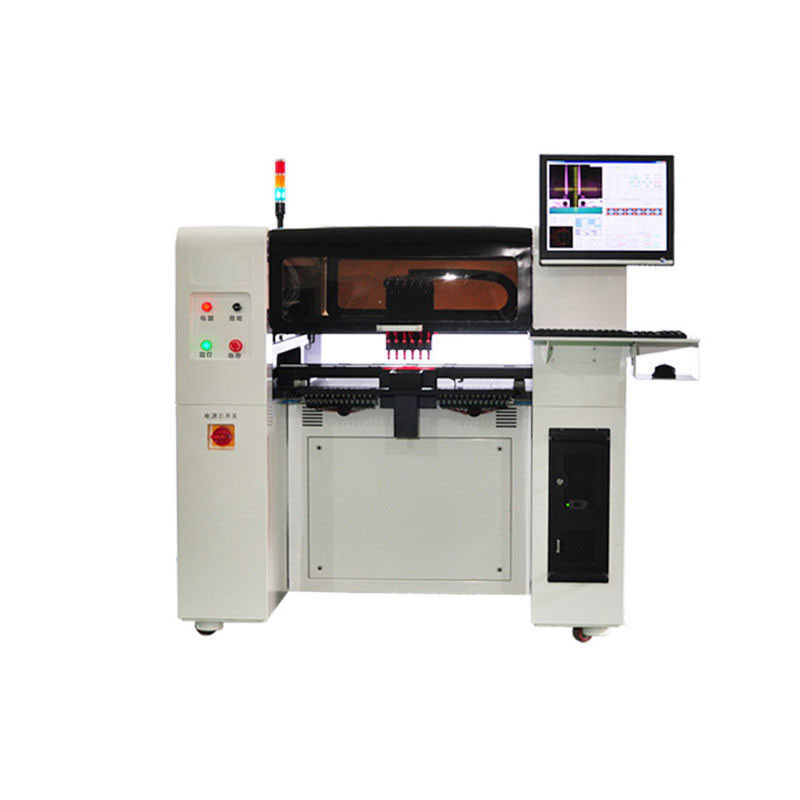

6 macchina ad alta velocità dell'Assemblea degli alimentatori 500W SMD delle teste 64

6 macchina ad alta velocità dell'Assemblea degli alimentatori SMD delle teste 64

Applicazione

La macchina di disposizione di SMD può effettuare per montare la tecnica sul bordo quadrato del PWB, sul bordo rotondo del PWB, sul substrato di alluminio e sulle lampade fluorescenti. I prodotti finiti possono essere utilizzati nella produzione il resistenza-condensatore, il diodo di vetro del pacchetto del cilindro, il triodo, il pacchetto di TQFP, il pacchetto di QFN, il pacchetto di QFP, il pacchetto di BGA, del palo ecc. della lampada.

Parametri tecnici

Configurazione

Sistema di controllo del computer
La macchina di disposizione di SMD è fornita generalmente del monitor e del topo del computer. Sostiene XP e Windows 7. Permette alla programmazione visiva ed all'importazione di file del PWB a causa del sistema operativo umanizzato.

Caricatore automatico del PWB
La macchina di disposizione di SMD può direttamente mettere il bordo finito di stampa del PWB sulla pista per realizzare il caricamento automatico del bordo, tendente e disponente e montante. Sostiene gli multi-alimentatori: alimentatori di massimo 64. La dimensione del vassoio standard di IC, l'alimentatore del tubo, alimentatore del bastone può essere regolabile.

Identificazione sincrona da sei insiemi delle macchine fotografiche
La macchina di disposizione di SMD è fornita di 8 macchine fotografiche: un SEGNO, una macchina fotografica di alta precisione e 6 macchine fotografiche ad alta velocità. Può realizzare l'identificazione sincrona capa 6 per assicurare la velocità e la precisione del montaggio. La configurazione standard è 16 ugelli di aspirazione di alta precisione di JUKI.

Servo sistema

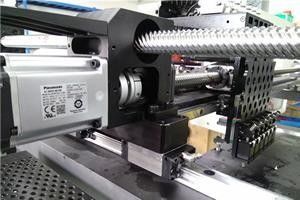

La macchina di disposizione di SMD è fornita di servo sistema importato da Panasonic, Giappone con alta precisione e la stabilità per assicurare il montaggio stabile di 24 ore.

Catena
Adotta la catena resistente ed a prova di usura ad alta pressione di resistenza che è lo stesso tipo di quello delle macchine importate. La catena di resistenza può sopportare migliaia di periodi di pressione di prova.

Pista
Adotta la pista di alta precisione da TBI Taiwan che ha a basso rumore e alta precisione assicurare il tasso di accuratezza di chip di BGA.

Trasportatore
Questa macchina di disposizione di SMD può essere collegata automaticamente al trasportatore che può trasportare il bordo del PWB al saldatrice di riflusso di SMD senza assistente manuale, costo della manodopera così di risparmio.

Parametri di configurazione

Motore di azionamento: servomotore da Panasonic, Giappone
Modo dell'identificazione: identificazione sincrona da sei macchine fotografiche
Fonte di vuoto di ugello di aspirazione: generatore di vuoto con il vuoto che rompe funzione
Alimentatore di cinghia: 8mm, 12mm, 16mm, 24mm ed ALIMENTATORE (BASTONE) che possono effettuare il montaggio dei chip del pacchetto del cilindro
Pista del driver di XYZ: Pista lineare dell'onere gravoso di alta precisione di TBI
Sistema di azionamento di moto: Driver ad alta velocità di Panasonic DSP
Sistema operativo: Windows: Windows XP sostenente, win7
Angolo delle componenti: qualsiasi angolo da 0-360°; rotazione sincrona durante il moto
Modo operativo di X/Y: legame di funzionamento delle curve e di funzionamento diritto di decelerazione e di accelerazione
Posizionamento del SEGNO fiduciario: il SEGNO fiduciario può essere messo liberamente
Avvertimento di guasto: allarmando per la scarsità di materiale
Modo di caricamento del bordo: un collegamento automatico della fase da sinistra a destra; posizione automatica di trasferimento del PWB; caricamento manuale del bordo
Visualizzazione: monitor di controllo industriale a 17 pollici; scala: 4:3; risoluzione: 1280x1024
Modo di programmazione: programmazione d'istruzione punto a punto, programmazione visiva ed importazione di coordinata dell'archivio ecc del PWB
Numero della macchina fotografica dell'identificazione: un SEGNO, 6 macchine fotografiche ad alta velocità ed una macchina fotografica di alta precisione.

Caratteristiche

La macchina di disposizione di SMT ha le seguenti caratteristiche:
1. Il più grande punto culminante di questa macchina è la macchina fotografica professionale di 5 mega-pixel per il montaggio del chip; può realizzare che l'efficace montaggio dei chip di cui il passo del cavo è più di 0.3mm e la distanza concentrare è più di 0.5mm in un'area di 40*40mm con un indice di successo di più maggior di 98%.
2. La macchina di disposizione di SMT è fornita delle 6 macchine fotografiche ad alta velocità supplementari che possono realizzare l'identificazione sincrona capa 6. Ciò può notevolmente migliorare l'efficienza del montaggio che è raddoppiata sulla base originale.
3. Inoltre ha le seguenti due funzioni: automatico-esame dei segni fiduciari ed automatico-caricamento del bordo. Queste funzioni possono più ulteriormente migliorare il montaggio della precisione durante il bordo del PWB che cambia e semplificare l'operazione. Può anche essere collegata con altri insiemi dell'attrezzatura per formare la linea di produzione completa di SMT.
4. Questa macchina di disposizione di SMT può essere collegata automaticamente al trasportatore che può trasportare il bordo del PWB al saldatrice di riflusso di SMT senza assistente manuale, costo della manodopera così di risparmio.
