| Luogo di origine: | La CINA |
| Marca: | OEM |
| Certificazione: | CE , ISO |
| Quantità di ordine minimo: | 1 unità |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | Imballaggio standard dell'esportazione |
| Tempi di consegna: | 15-20 giorni |
| Termini di pagamento: | L/C, T/T, Western Union, Paypal |
| Capacità di alimentazione: | 100pcs al mese |
| circostanza: | Nuovo | Dopo servizio della garanzia: | Video supporto tecnico, supporto online |
|---|---|---|---|
| Video uscente-ispezione: | Fornito | Relazione sull'esperimento del macchinario: | Fornito |
| Componenti del centro: | SpA, motore | Servizio di assistenza al cliente fornito: | Video supporto tecnico, supporto online |
| Nome: | macchina del posto e della scelta | Componenti applicabili: | 0402, 0603, 0805, 1206, diodo, triodo, BEONE di BGA, ecc |
| Velocità del montaggio: | 13000CPH | Area massima del PWB: | 650x370mm |
| Capacità dell'alimentatore: | 60 | Uso: | Produzione della luce del circuito Assembly/LED |
| Tipo dell'alimentatore: | alimentatori di 8/12/16/24/32mm, alimentatore di vibrazione, chip del tubo | Quantità dell'ugello: | 6 |
| Worktable: | Worktable di marmo | ||
| Evidenziare: | Macchina di 13000CPH LED SMT,Macchina del montaggio di 10000CPH LED,Macchina del montaggio di 13000CPH LED |
||
Alta velocità 60 alimentatori che accendono la macchina del montaggio della striscia LED
1. Il worktable di marmo aumenta l'accuratezza meccanica di disposizione e della stabilità, si assicura che il meccanismo non deformi mai e migliora la durata della vite e del motore della palla.

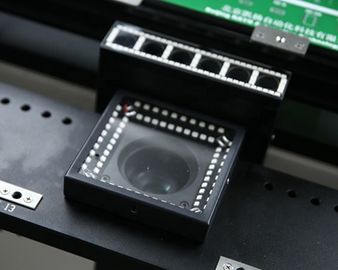

2. 8pcs delle macchine fotografiche: 1pc del segno, 1pc di alta precisione e 6pcs delle macchine fotografiche ad alta velocità di riconoscimento, riconoscere contemporaneamente, efficacemente assicurare velocità del montaggio e precisione.
3. Gli usi DI X-Y dell'azionamento hanno importato la barretta stridente di alta precisione della vite della palla + guida lineare resistente importata, il posizionamento rapido, a basso rumore, alta precisione.
4. Servomotore ed azionamento di Panasonic, guida lineare precisa di TBI, generatore di vuoto del Giappone, ugelli alto-precisi di JUKI, sistema integrato d'alimentazione automatico ed alto-configurazione IPC - alta precisione, forte stabilità, montaggio di 24 ore di promessa stabile.
5. Tre-sezione che trasmette collegamento bordo-automatico da sinistra a destra (la prima sezione sta aspettando il montaggio, la seconda sezione è responsabile del montaggio (quando il bordo del PWB finisce il montaggio e trasmette alla terza sezione, la prima sezione inoltre riceve la richiesta per preparare simultaneamente i nuovi bordi.), la sezione di terzo trasmette il bordo dalla macchina del p&p al forno di riflusso. Efficacemente salvi il periodo dei bordi di trasmissione e migliorare l'efficienza.
Specifiche della macchina del posto e della scelta
| Alimentatore no. | 60 | Peso del prodotto | 500KGS |
| Montaggio delle teste | 6 | Ferrovia di guida dell'azionamento di XYZ | Ferrovia di guida rettilinea resistente di alta precisione di TBI |
| Potere medio | 600W | ||
| Precisione di posizionamento | 0.01mm | Sistema di azionamento di moto | Driver ad alta velocità del DPS di Panasonic |
| Gamma di bufferizzazione dell'ugello | 5.0mm | Sistema operativo | Supporto Windows XP, sistema operativo Win7 |
| Alimentazione elettrica | 220V, 50Hz | Angolo componente | 0~360°, rotazione sincronizzata nel moto |
| Aria compressa | 0.5-06Mpa | X/Y che esegue modo | Barretta di alta precisione importata della vite della palla di TBI + guida lineare resistente importata di TBI |
| Motore di azionamento | Servomotore di Panasonic | ||
| Metodo di riconoscimento | Sei teste riconoscono contemporaneamente | Mark Point Positioning | Automazione completa |
| Fonte di vuoto dell'ugello | Generatore di accensione ad alta velocità di vuoto con danno di vuoto | Allarme intelligente | Correzione automatica e supplemento, allarme quando scarsità dei materiali |
| Area massima del circuito | 650x370mm | Metodo di input del bordo | Tre-sezione che trasmette collegamento bordo-automatico da sinistra a destra, posizionamento automatico della trasmissione del PWB |
| Gamma di movimento massima DI X-Y | 700x619mm | ||
| Gamma di movimento massima di asse di Z | 20mm | Visualizzazione | 15" 4:3 industriale di rapporto di esposizione di controllo, risoluzione 1024X768 |
| Tipo alimentatore della cinghia | alimentatori di 8/12/16/24mm, alimentatore del bastone, chip del tubo | Modo di programmazione | Programmazione punto a punto, programmazione visiva, coordinate dell'archivio del PWB che introducono, ecc. |
| Max. Mounting Speed | 13000CPH | ||
| Velocità di montaggio media | 10000CPH (rappresentazione) | Macchina fotografica di riconoscimento no. | 1 macchina fotografica di riconoscimento di segno, 6 macchine fotografiche ad alta velocità di riconoscimento, 1 macchina fotografica di alta precisione di riconoscimento |
| Dimensioni | 1335x1230x1420mm | ||
| Worktable | Velocità, accuratezza e stabilità di marmo di aumento del worktable | ||
| Gamma di montaggio applicabile: Adatto 0201, 0402, 0603, 0805, 1206, a perle della lampada del LED, a diodi, a transistor, a BEONE, a passo ≥0.3mm QFP del perno della gamma di 40mm*40mm, a BGA ecc. | |||
Applicazione di specifiche della macchina del posto e della scelta
| Campo di applicazione | Industria di applicazione |
| Imprenditorialità personale | Industria dell'elettrodomestico |
| Impermeabilizzazione del laboratorio | Elettronica automobilistica |
| Fabbricazione in serie | Dispositivo di presa di forza |
| Elaborazione dei terzi | Illuminazione del LED |
| Personalizzazione di R & S | Strumenti e metri di sicurezza |
| Scientifico & ricerca | Controllo intelligente |
| Insegnamento efficiente | Prodotti elettronici di consumo |
| Rete di logistica | |
| Industria militare |
Gli ugelli strutturano e modelli

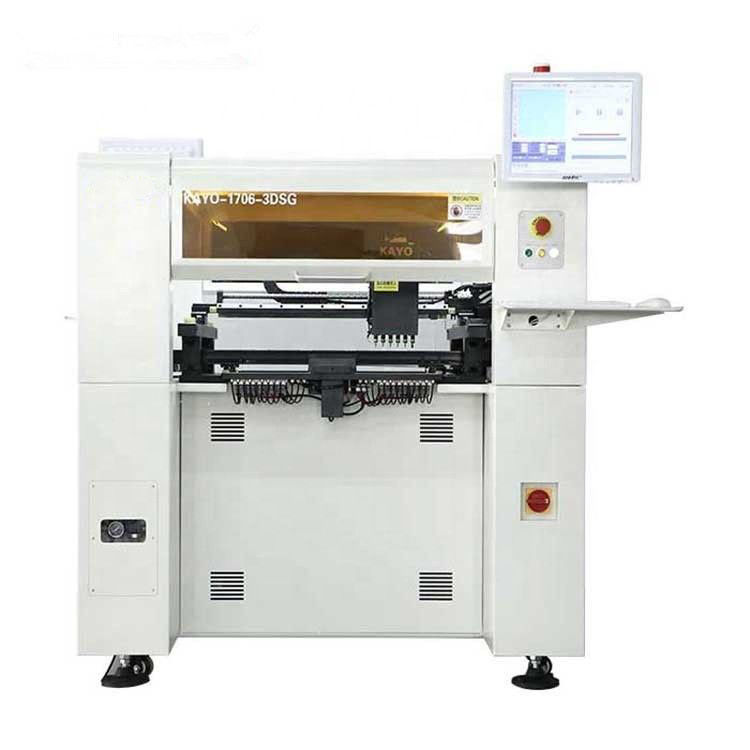

| Nome della macchina | KAYO-2DV-25S | KAYO-A4 | KAYO-A4L | KAYO-1706-3DSG (KAYO-A6L) | KAYO-A8L | KAYO-S600 | |
| Tipo | Desktop | Verticale | |||||
| Montaggio delle teste | 2 | 4 | 4 | 6 | 8 | 6 | |
| Alimentatore no. | 25 | 46 | 46 | 60 | 70 | 82 | |
| Max. Mounting Speed | fuori da visivo (CPH) | 6000 | 7000 | 8000 | 13000 | 15000 | 16000 |
| su visivo (CPH) | 5000 | 5000 | 6000 | 10000 | 12000 | 14000 | |
| Dimensione del PWB | Minuto (W*Lmm) | 50*50 | |||||
| Massimo (W*Lmm) | 295*420 | 300* 480 | 300* 480 | 370* 650 | 380* 650 | 380* 650 | |
| Macchina fotografica | Totale | 2 | 6 | 6 | 8 | 10 | 9 |
| Segno | 1 | 1 | 1 | 1 | 1 | 1 | |
| Ad alta velocità | 1 | 4 | 4 | 6 | 8 | 6 | |
| Di alta precisione | 0 | 1pc di 5million | 1pc di 8million | ||||
| Correzione visiva | 0 | 0 | 0 | 0 | 0 | 1 | |
| Motore di azionamento | Motore progressivo | Servomotore di Panasonic | |||||
| Sistema di azionamento di moto | Driver ad alta tensione digitale ad alta velocità | Driver ad alta velocità del DPS di Panasonic | |||||
| Precisione di posizionamento | 0.01mm | ||||||
| Metodo d'alimentazione di sostegno | alimentatore pneumatico ed elettrico di 8/12/16/24/32/44mm, alimentatore di vibrazione, alimentazione di tubo, vassoio IC | ||||||
| Gamma di montaggio applicabile | Minuto. | 0402 | 0201 | ||||
| Massimo. | 15*15mm | passo ≥0.3mm SSOP, QFP, BGA ecc. del perno della gamma di 45mm*45mm. | |||||
| Peso (chilogrammi) | 100 | 350 | 450 | 450 | 550 | 880 | |
| Dimensioni (millimetri) | 1050*850*660 | 1180*1080*880 | 1095*1165*1400 | 1335*1230*1420 | 1500*1280*1410 | ||
