Macchina componente automatica del montaggio del PWB di 28000CPH LED

Dettagli:

Luogo di origine:	La CINA
Marca:	OEM
Certificazione:	CE , ISO

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1 unità
Prezzo:	negotiable
Imballaggi particolari:	Imballaggio standard dell'esportazione
Tempi di consegna:	15-20 giorni
Termini di pagamento:	L/C, T/T, Western Union, Paypal
Capacità di alimentazione:	100pcs al mese

Contattaci

Descrizione di prodotto dettagliata

Accuratezza del supporto:	±0.05mm	Alimentazione elettrica:	220V, 50HZ
Area massima del circuito:	1200×300mm	Velocità massima del montaggio:	28000cph
Aria appiattita:	0.5-0.6Mpa	Posizioni il metodo:	Posizione visiva
Peso:	750kg	Colore:	Bianco
Evidenziare:	Macchina di montaggio componente del PWB 28000CPH , saldatrice della scelta 28000CPH e del posto , macchina di montaggio componente del PWB 0.6Mpa

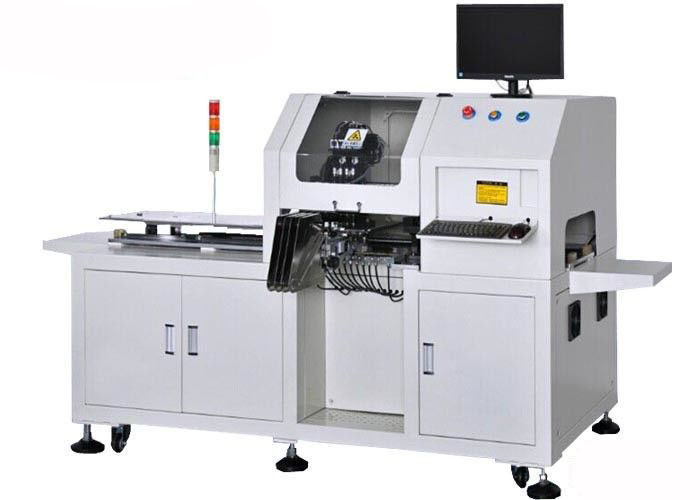

Macchina di montaggio componente automatica del PWB di 28000CPH LED

Specificazione:

Dimensione massima del circuito	1200×300mm
Campo mobile massimo	Ascissa 1210mm, asse y 330mm
Campo mobile massimo dell'asse di Z	10mm
Velocità di montaggio tipica	20000cph
Velocità massima del supporto	28000cph
Accuratezza del supporto	±0.05mm
Metodo di posizione	Posizione visiva
Disponibile componente	0603and sopra la componente di SMD ed il LED
Metodo di programma	I dati automatici importano il video input di tastiera di studio
Alimentatore di cinghia	8mm, 12mm, 16mm e 24mm (OPT)
ugello di aspirazione	Aspirazione nozzle504,505 & 506 di JKUI
Sistema di esercizio	WINDOWS XP
Aria compressa	Aria di vuoto in macchina
Alimentazione elettrica	220V, 50Hz, 1.2Kw
Peso	750Kg
Dimensione	2000MM (L)930MM (W)1450MM (H)

Caratteristiche:

La trasmissione della piattaforma utilizza la ferrovia di guida e la madrevite lineari importate congiuntamente azionamento originale del Giappone Panasonic al servo assicurando la precisione ad alta velocità di controllo e di stazionarietà della piattaforma.
La trasmissione delle assi di Y e di X utilizza le viti di alta precisione importate del cavo di massa e le rotaie di guida lineari congiuntamente al servo azionamento del Giappone Panasonic assicurando l'alta precisione e l'alta velocità del montaggio.
4 insiemi delle teste di montaggio ad alta velocità funzionano simultaneamente. Le teste di succhiamento utilizzano le assi durevoli di alta precisione della scanalatura.
Il programma operativo facile, la visione molto più conveniente e più automatica rende il punto nave più accurato e conveniente.
Il multi alimentatore facoltativo, può incontrare i generi differenti di montaggio del LED.
Il software potente adotta i numeri e le immagini per visualizzare la coordinata di programma, facile e più conveniente.
Il software adotta il sistema dati ed i tipi differenti del deposito di PWB per adeguamento conveniente, hanno bisogno di appena a programmare una volta affinchè i nuovi prodotti usino per sempre.
Piattaforma: L'asse y, ascissa può essere mossa manualmente, la velocità regolabile, può raggiungere il manuale arbitrario del punto è arrivato, programmazione conveniente.
Il LED seleziona & dispone il sistema di rilevamento di vuoto importato uso della macchina, può controllare esattamente l'aspirazione per impedire la perdita materiale ed il lancio efficacemente.
Sistema interno di pressione negativa: tempo di impiego e costante a basso rumore e lunghi di pressione di vuoto.
Regolazione normale: 1 PC, 4 teste di montaggio, 12 ugelli.
Optinal: 8mm, 12mm, alimentatore automatico 24mm di 16mm, ugelli differenti, pompa industriale, compressore d'aria.

Applicazione:

La scelta del LED e la macchina del posto migliora la precisione e l'efficienza del supporto, professionale per la fabbrica elettronica, il supporto manufactory.LED della superficie del LED seleziona e dispone la macchina è stabile e facile da operare.

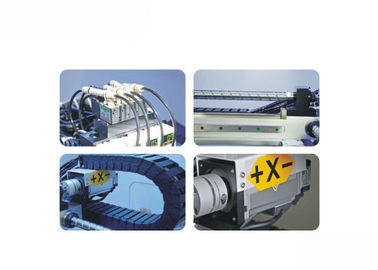

Montaggio delle teste:
