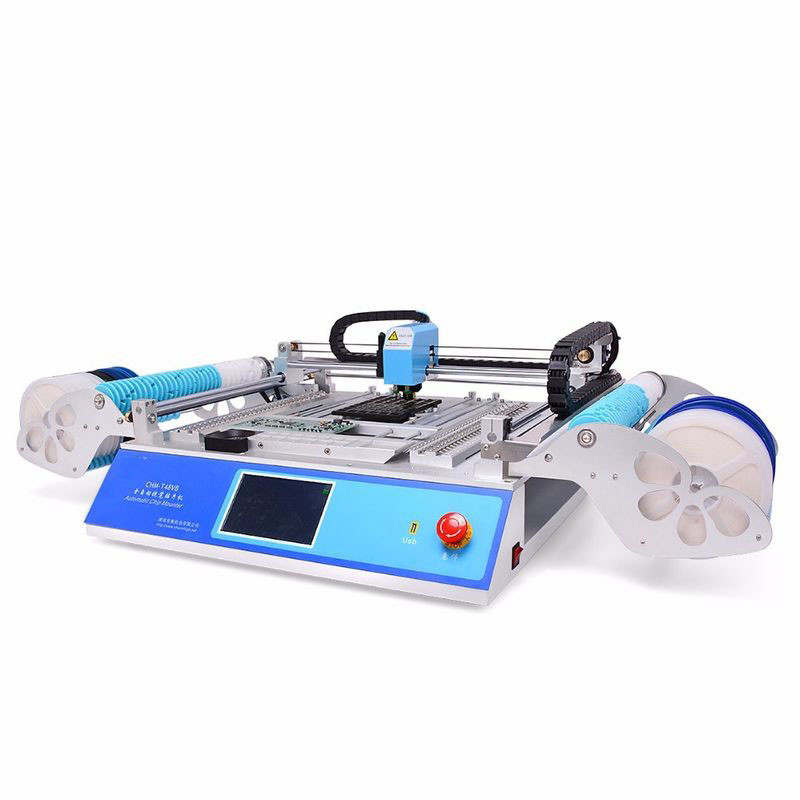

Scelta del piano d'appoggio del PWB di SMT degli alimentatori di alta velocità 58 e macchina del posto

Dettagli:

Luogo di origine:	La CINA
Marca:	OEM
Certificazione:	CE , ISO

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1 unità
Prezzo:	Negotiable
Imballaggi particolari:	Imballaggio standard dell'esportazione
Tempi di consegna:	15-20 giorni
Termini di pagamento:	L/C, T/T, Western Union, Paypal
Capacità di alimentazione:	100pcs al mese

Contattaci

Descrizione di prodotto dettagliata

Video uscente-ispezione:	Fornito	Relazione sull'esperimento del macchinario:	Fornito
Tipo commercializzante:	Prodotto ordinario	Garanzia delle componenti del centro:	Non disponibile
Componenti del centro:	Motore, motore	Nome di prodotto:	Scelta di SMT e macchina del posto
application:	Linea di produzione dell'Assemblea del PWB di SMT	Dimensione del PWB:	450mm (L)*400mm (W)
Alimentazione elettrica:	AC220V 50Hz/AC110V 60Hz	Pacchetto:	Imballaggio sotto vuoto
Evidenziare:	scelta del piano d'appoggio 3000cph e macchina del posto , scelta del piano d'appoggio 5000cph e macchina del posto , scelta del supporto 3000cph e macchina di superficie del posto

Scelta del piano d'appoggio del PWB di SMT degli alimentatori di alta velocità 58 e macchina del posto

Descrizione:

Parametri

Area del PWB		10mm10mm - 345mm355mm

Viaggio di asse di XYZ		510mm*460mm

Campo mobile di asse di Z		15mm

Alimentatori		Sinistro 29pcs + 29pcs giusto
		8mm=44pcs, 12mm=8pcs, 16mm=4pcs, 24mm=2pcs,
		Parte anteriore IC stack=14pcs, vassoio definito dall'utente di IC
Azionamento		Sistema di azionamento passo passo di controllo a circuito chiuso il servo, non si assicura mai perdere il punto

Precisione		±0.015mm

Rilevazione di auto-ritorno di asse di Z		Sì, impedisca la rottura degli ugelli

Tiri il auto-ritorno del perno		Sì

Sistema di visione		Si raddoppiano le macchine fotografiche (su & giù macchine fotografiche)

Perdita del metodo di rilevazione materiale		Rilevazione di vuoto, rilevazione di visione

Touch screen		7" touch screen di industria

Consiglio principale		Consiglio principale di industria indipendente di ricerca

Sistema		Sistema di Linux incluso

Montaggio della velocità		5000cph (visione fuori); 3000cph (visione sopra)

Montaggio della precisione		±0.025mm

Componenti		0402-5050, CONTENTINO, QFN (larghezza del nastro: 8MM, 12MM, 16MM, 24MM)

Dimensione della macchina		L 960mm* W 705mm* H 335mm

Pulsometro		tipo muto di -92KPA (2pcs, incorporato,)

Fonte di aria esterna		Nessun bisogno (pulsometro muto incorporato della macchina 2pcs)

PC esterno		Nessun

Tensione		220V (110V), 50Hz

Peso netto		68kg

Peso lordo		85kg/³ 0.62m/di 1168052cm

Caratteristica

ALIMENTATORI 58PCS
Generi più differenti di componente di sostegno

DUE TELECAMERE CCD
Montaggio ad alta velocità con il sistema di visione

L INCLUSA SISTEMA DI INUX
PC nella configurazione, non PC extemal di bisogno

CONTROLLO A CIRCUITO CHIUSO
Consiglio principale affidabile del livello di industria alto

Sistema di visione assicurare accuratezza		l'alimentatore pneumatico di 30pcs Yamaha ha sostenuto
Contrappeso automatico di correzione		operazione semplice & conveniente
Le doppie macchine fotografiche della visione del CCD possono auto calibrare il contrappeso per tutti i generi differenti di componenti e di CI (correzione automatica della posizione e dell'angolo della scelta). Macchina fotografica di industria con alta precisione che prende immagine dei perni se IC, per assicurare l'accuratezza della toppa.		Lavoro CHM-T530P4 con l'alimentatore pneumatico standard di Yamaha, è vita più stabile e più lunga. gli alimentatori pneumatici possono migliorare il funzionamento efficiente molto. Può anche lavorare con l'alimentatore di vibrazione di Yamaha.

Sistema di controllo a circuito chiuso di moto		Rilevazione di asse di Z

può essere legame di quattro-asse, muovere più veloce ed uniformemente. sia l'ugello può lavorando insieme, ugello non singolo che lavora più, singolo punto di sostegno. X, codificatore dell'asse y installato, per non perdere mai punto. La S flessibile accelera perfettamente e decelera, si assicura il funzionamento ad alta velocità di disposizione.		La funzione di rilevazione di asse di Z può autocontrollato l'altezza e l'angolo durante la disposizione.
		Assicuri perfettamente il lavoro della macchina con differenti generi di componenti.
		9 generi di ugelli di sostegno, magnete di Juki dentro, potete cambiare a mano l'ugello, nessuna chiave di bisogno, molto conveniente.
Touch screen di industria		Calibratura automatica del punto del segno
		più accurato con il sistema di visione
La macchina usa il sistema di esercizio incluso di Linux, questo sistema esegue stabile con la forte compatibilità e la funzione potente. La macchina ha un touch screen pieno a 7 pollici di in-configurazione, topo esterno di USB inoltre ha accettato. Operazione molto facile e conveniente. Potete ottenere un inizio rapido in mezz'ora.		Dopo che il PWB è stato messo sulla macchina, la macchina userà la macchina fotografica per trovare automaticamente il punto del segno, calibra il PWB ed evita la deviazione.

Area materiale in serie di IC della parte anteriore		IC Tray Supported
		il software concede a 20 il vassoio definito dall'utente di IC
pila di IC alla rinfusa della parte anteriore 11pcs, adatta ad alcuni CI in serie. più conveniente.		L'utente può aggiungere uno o più il vassoio di IC nel software, voi appena ha bisogno di a posizionare la prima componente e l'ultima componente, quindi la macchina può raccolto continuo automatico.
